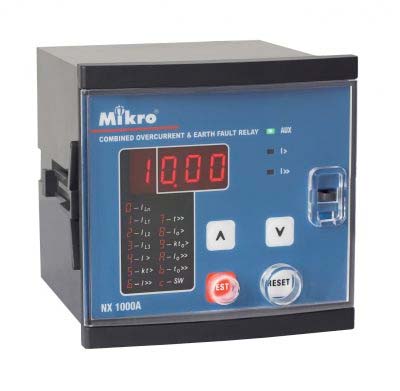

Thông Số Kỹ Thuật Rơ le Bảo Vệ Quá Dòng Và Chạm Đất IDMTL Mikro - NX1000A-240A
- Hiển thị SỐ bằng LED 7 đoạn.
- Hiển thị nguồn và trạng thái hoạt động bằng LED.
- Cài đặt thông số bằng nút nhấn mềm.
- Dòng dịnh mức: 5A .
- Nguồn cung cấp: 198 đến 265 V AC
- Reset bằng tay hoặc tự động; 2 tiếp điểm ngõ ra có thể lập trình.
- Ghi lại giá trị sự cố trước đó.
- Cài đặt mức tác động thấp (Low-set):
+ Dòng quá tải: I> = (0.1A - 10.0A) (tức là 2% đến 200%).
+ Dòng chạm đất: Io> = (0.1A - 5.0A) (tức là 2% đến 100%).
+ Thời gian tác động: 5 đặc tuyến dòng-thời gian (IDMT).
với TM = 0.05 -1. Hoặc thời gian xác định t> = (0.00s - 100s).
- Cài đặt mức tác động cao (High-set):
+ Dòng ngắn mạch: I>> = (0.5A - 100A) ( tức là 10% đến 2000%) hoặc Vô hiệu hóa.
+ Dòng chạm đất: Io>> = (0.1A - 50A) (tức là 2%-1000%) hoặc Vô hiệu hóa (cài disable).
+ Thời gian tác động: xác định t>> = (0.00s - 100s).
- Kích thước (h x w x d): 96 x 96 x 110 mm.
