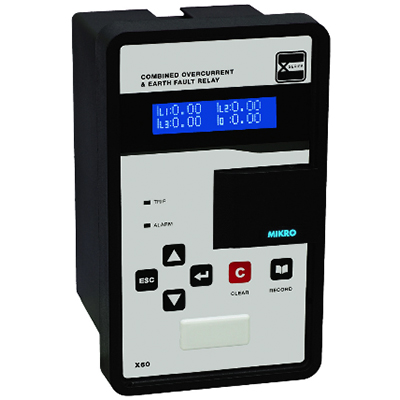

Thông Số Kỹ Thuật Relay Bảo Vệ Đa Chức Năng Mikro - X60-OCEF-240AD
- Rơle SỐ đa chức năng, màn hình hiển thị LCD 2 x 16 digits.
- 3 pha, cài đặt 3 cấp độ bảo vệ quá dòng pha.
- Cài cặt 2 cấp độ bảo vệ cho lỗi chạm đất.
- Lập trình cài đặt 2 nhóm bảo vệ độc lập.
- Cài đặt thời gian trễ: theo thời gian xác định hoặc theo đặc tuyến IDMT.
- Bảo vệ quá tải nhiệt.
- Nguồn cung cấp : 85 đến 265 VAC hoặc 110 - 370V DC hoặc đặt hàng.
- Dòng điện thứ cấp ngõ vào: 1A hoặc 5A.
- 4 tiếp điểm ngõ ra có thể lập trình và 1 tiếp điểm IRF.
- Ghi lại sự kiện (250 mã sự kiện), sự cố (50 mã sự cố) và cảnh báo (30 mã cảnh
báo) với thời gian thực (dạng non-volatile).
- Bảo vệ sự cố máy cắt.
- Lập trình ngõ vào đa chức năng với điện áp: 20 - 380 V DC hoặc 50 - 270 V AC.
Lập trình tiếp điểm ngõ ra đa chức năng.
- Giao tiếp truyền thông Modbus-RTU RS485 hoặc RS232.
- Cài đặt mức tác động thấp (Low-set) :
+ Dòng quá tải : I> = (0.1- 25) x In.
+ Dòng chạm đất : Io> = (0.02 - 2) x Ion.
+ Thời gian tác động : 5 đặc tuyến dòng-thời gian (IDMT)
với TM = 0.01 -1. Hoặc thời gian xác định t>(hoặc to>) = (0 - 100sec).
- Cài đặt mức tác động cao (High-set) :
+ Dòng quá tải : I>> = (0.5 - 40) x In.
+ Dòng chạm đất : Io>> = (0.01 - 10) x Ion.
+ Thời gian tác động : xác định t>> (hoặc to>>) = (0 - 100sec).
- Cài đặt mức quá tải cao nhất: I>>> = (0.5 - 40) x In; t>>> = (0 - 100sec)
- Cài đặt quá tải nhiệt: I thermal> = (0.1 - 3) x In; tthermal = (1 - 200min)
- Cấp bảo vệ: IP 54 tại mặt tủ.
- Dùng kết hợp với phần mềm Mikrosafe (FREE software).
- Kích thước (h x w x d): 177 x 103 x 128 mm
